A-Line DDM-2 многоканальный акустико-эмиссионный комплекс

с НДС

КУПИТЬ

Акустико-эмиссионный комплекс A-Line DDM-2 - второе поколение многоканальных модульных комплексов сбора и обработки АЭ информации распределённого типа с последовательным высокоскоростным цифровым каналом передачи данных.

Акустико-эмиссионный комплекс «A-Line DDM» внесены в реестр средств измерений Российской Федерации, Республиках Беларусь и Казахстан.

Комплексы A-Line DDM-2используются для проведения акустико-эмиссионного контроля на производственных площадках, где технологическое оборудование подвержено влиянию посторонних внешних источников шума, а также для контроля трубопроводов. Данный тип систем был разработан непосредственно для решения задач по помехозащищенности и контролю протяженных объектов. Вся обработка данных и накопление осуществляется во внешнем компьютере (ноутбуке), соединенного с Ethernet Box посредством кабеля патч-корд.

Назначение комплекса A-Line DDM-2:

неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов
выявление зарождений и развития трещин
выявление зон с повышенным уровнем напряжения
локализация зон дефектов и оценка их параметров
мониторинг различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени

Особенности A-Line DDM-2:

непрерывное получение всех данных о ходе испытания в режиме реального времени
возможность автоматически управлять процессом испытания
вся обработка полученной информации и вычисление АЭ параметров происходит непосредственно в модуле, расположенном на объекте контроля, передача обработанных данных осуществляется в цифровом виде, обеспечена гальваническая развязка каждого модуля
использование системы, как для мобильного периодического контроля, так и для стационарного непрерывного контроля (мониторинга)
программное обеспечение, реализованное в среде Windows на русском языке, общее для всех приборов серии A-Line DDM-2

Комплектация A-Line DDM-2 (8 каналов) одна линия:

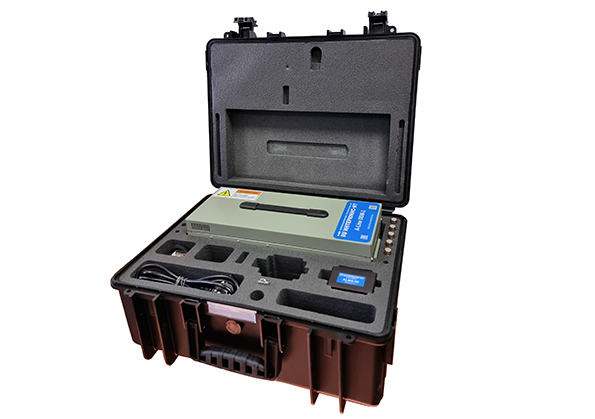

Блок сбора и обработки данных «A-Line DDM-2», исполнение Ethernet Box	1

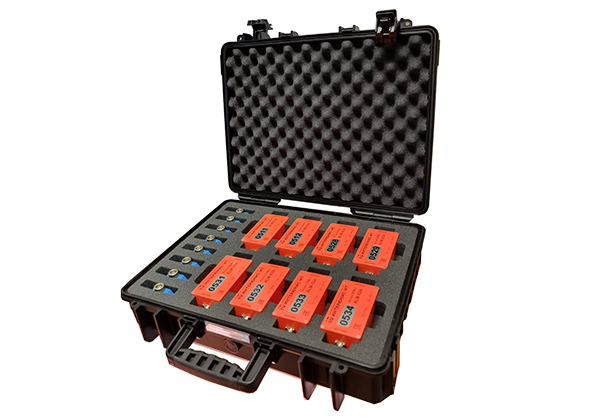

Модуль ALM-02	8
ПАЭ GT200	8
Держатель SMH-1/ SMH-2	8
Кабель «BNCI-1», 100 м, на катушке	2
Кабель «BNCI-1», 50 м, на катушке	6
Кабель «BNCI-1», 20 м, на рамке	6
Переходник для кабеля	6
Терминатор AM2T-1	5
Выключатель линий ALMS	1
Кабель AM2G	1
Wi-Fi адаптер	1
Патч-корд RJ-45	1
Ноутбук с предустановленным ПО «A-Line»	1
Документация и свидетельство о поверке	1

Общие параметры
Максимальное количество каналов на 1 линию	20
Интерфейс передачи данных блоков сбора и обработки данных	Ethernet, Wi-Fi
Измерительные каналы
Разрядность АЦП	18 бит
Максимальная частота преобразования АЦП	4 МГц
Номинальный диапазон рабочих частот	от 30 до 500 кГц
Допускаемое отклонение граничных частот номинального диапазона рабочих частот	10 %
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот	от -3 до +1 дБ
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), не более: - для ALM-02A - для ALM-02E	29 дБ 30 дБ
Максимальная измеряемая амплитуда импульса АЭ: - для ALM-02A - для ALM-02E	105 дБ 100 дБ
Динамический диапазон измерения амплитуды импульса АЭ, не менее: - для ALM-02A* - для ALM-02E*	75 дБ 69 дБ
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте)	±1 дБ
Диапазон установки порога регистрации импульса АЭ	от 16 до 106 дБ
Минимальная измеряемая длительность импульса АЭ, не более	1 мкс
Максимальная измеряемая длительность импульса АЭ, мкс, не менее	120 000 мск
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D)	±(1,5 + 0,0001·D) мкс
Минимальное регистрируемое число выбросов в импульсе АЭ	1 шт.
Максимальное регистрируемое число выбросов в импульсе АЭ, не менее	60 000 шт.
Дискретность времени регистрации импульса АЭ, мкс	0,25 мкс
Электропитание
Питание от сети переменного тока: - напряжение - частота	от 90 до 264 В от 47 до 63 Гц
Максимальная мощность, потребляемая от сети переменного тока, не более	5 кВт
