ТВР-А ТВЕРДОМЕР РЕЗИНЫ БАЗОВЫЙ КОМПЛЕКТ

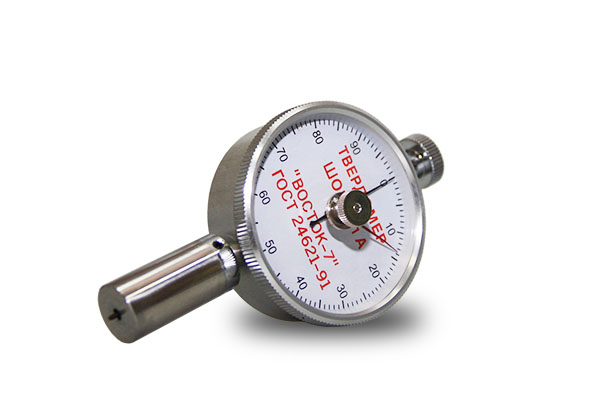

Блок твердомера ТВР-A

Упаковочный футляр

Паспорт

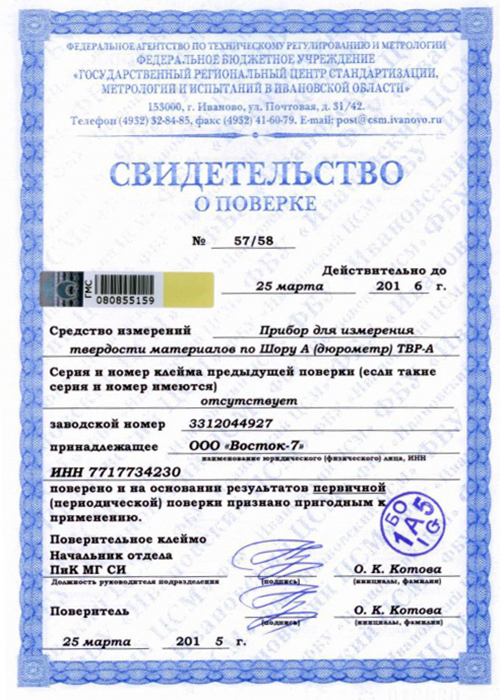

Поверка

МОДИФИКАЦИИ ТВР-А, ТВР-D

Диапазон показаний при цене деления шкалы равной 1 (типы А и D)

0 … 100

Рабочий диапазон для измерения твёрдости по шкале Шора тип А (модель ТВР-А)

10 … 90 HA

Рабочий диапазон для измерения твёрдости по шкале Шора тип D (модель ТВР-D)

20 … 90 HD

Погрешность, не более (шкалы А и D)

±1

Диапазон температур, °С:

·         Рабочий диапазон при эксплуатации

·         При транспортировке и хранении

+21 °С…+25 °С

-20 °С…+45 °С

Относительная влажность воздуха

30 %…80 %

Толщина контролируемого изделия, не менее:

6 мм

Минимальное расстояние между:

·     Соседними точками измерений (отпечатками)

·     Соседними точками измерений для пористых материалов

·     Центром точки измерения и краем поверхности изделия

6 мм

15 мм

12 мм

Диаметр опорной поверхности твердомера

16 мм

Минимально необходимый диаметр подготовленной поверхности для проведения измерений

10 мм

Ресурс индентора – закалённого стального стержня Ø1,25 мм (минимальное кол-во измерений)

100.000

Вылет индентора от опорной поверхности прибора при нулевом показании

2,5±0,01 мм

Усилие нагружения:

·         Твердомер тип А

·         Твердомер тип D

9,8 Н

50 Н

Предварительная и предельная нагрузки

·         Твердомер тип А

·         Твердомер тип D

0,55 N … 8,064 N

0 … 44,5 N

Масса твердомера

·         В корпусе компакт

·         В корпусе универсал

0,13 кг

0,19 кг

Габаритные размеры твердомера (В*Ш*Г)

109*60*26 мм

Масса упаковочного футляра с твердомером

0,3 кг

Габаритные размеры упаковочного футляра (В*Ш*Г)

41*150*114 мм

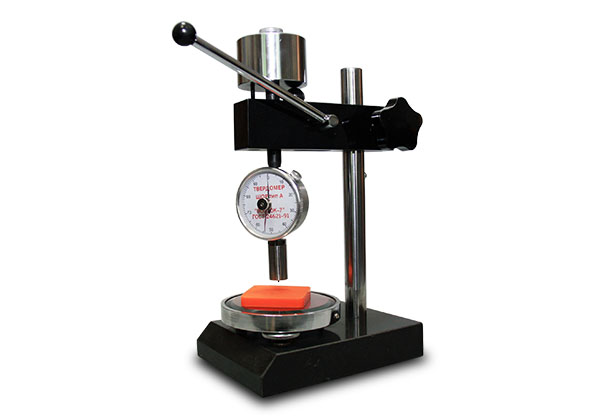

МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ

Толщина/высота контролируемого изделия, не более:

60 мм

Диаметр предметного столика для размещения контролируемого изделия:

Ø 100 мм

Усилие нагружения груза-гири:

·         Штативы для твердомеров ТВР-А

·         Штативы для твердомеров ТВР-D

9,8 Н

50 Н

Масса штатива в сборе без твердомера:

·         Штатив для твердомеров ТВР-А

·         Штатив для твердомеров ТВР-D

4,5 кг

8,5 кг

Габаритные размеры (В*Ш*Г):

220х120х160

МОДИФИКАЦИИ ТВР-А, ТВР-D, ТВР-АМ, ТВР-DМ

Гарантийный срок эксплуатации твердомера (дюрометра)

1 год

Ресурс (наработка) твердомера, не менее

7 лет
