SENDAST П121 ультразвуковые износостойкие наклонные преобразователи

15 500

с НДС

ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 08.01.2024

Указана минимальная цена, остальные цены в описании КУПИТЬ

NDT-CLUB

ОТЗЫВ ЛУКОЙЛ-НИЖЕГОРОДНЕФТЕОРГСИНТЕЗ

ОТЗЫВ СТАЛЬПРОЕКТ

ОТЗЫВ УРАЛХИММАШ

ОТЗЫВ НТЗ ТЭМ-ПО

КОМПАНИЯ НДТ-КЛАБ ЯВЛЯЕТСЯ ПРОИЗВОДИТЕЛЕМ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST

SENDAST П121 наклонные износостойкие преобразователи, предназначены для проведения ручного ультразвукового контроля в составе ультразвуковых дефектоскопов общего назначения. Призма преобразователей изготовлена из износостойкого инновационного полимера, обеспечивающего отличное соотношение полезный сигнал/шум и превосходство по износу со стандартными ПЭП до 8-10 раз.

Посмотреть материалы фото-видео галереи

ТЕХНОЛОГИИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST

DEEPDAMP - инновационная технология создания внутреннего пьезоакустического модуля преобразователя, способного генерировать предельно малые по времени, широкополосные полезные сигналы, обеспечивающие предельную физическую разрешающую способность, точность, повторяемость и стабильность измерений

Концепт технологии – максимальное согласование пьезокристалла с окружающей средой по акустическим, механическим и электрическим аспектам материаловедения. Технология обеспечивает относительную полосу пропускания до 140 %, в частотном диапазоне от 0,5 до 10МГц. Такие сигналы наиболее полезны в УЗ-контроле материалов с высоким затуханием, так как имеют лучшее прохождение за счет своего широкого спектра составляющих гармоник.

ULTRA SAS - инновационная технология глубокого подавления собственных шумов призматической части датчиков

Концепт технологии - специальный полимерный компаунд с уникально высокой способностью поглощать ультразвуковую энергию. Использование этого компаунда обеспечивает возможность изготовления преобразователей с малой стрелой и низким уровнем шумов в зоне приема эхосигналов с глубины 3…5 мм в стали возникающие внутри призмы волновые переотражения (шумы) попадают на границу с компаундом, проходят через нее без какого-либо преломления/отражения и предельно быстро затухают в компаунде. УЗ-затухание компаунда составляет 8 дБ/мм (на частоте 2,5 МГц). что в среднем в 30 раз больше, чем в полимерах для призм, имеющих УЗ-затухание 0,18…0,40 дБ/мм. Аномально высокое УЗ-затухание компаунд имеет благодаря своей особой внутренней структуре – в виде равномерной паутины мембран, имеющих толщину 1…3 мкм и модуль упругости на порядок меньший, чем у полимеризованного компаунда. Расстояния между мембранами 100…200 мкм

СКИН - инновационная технология высокой электромагнитной помехоустойчивости ультразвуковых преобразователей

Концепт технологии – специальное экранирующее покрытие, наносимое на внутренние поверхности составляющих частей преобразователя, в том числе и со стороны излучающей поверхности пьезоэлемента в процессе его сборки. Покрытие СКИН работает как электромагнитный экран, но имеет высокую акустическую прозрачность для ультразвуковых колебаний. Высокая экранирующая эффективность обеспечивается малым удельным сопротивлением. Акустическая прозрачность обеспечивается микронной толщиной покрытия

ОСОБЕННОСТИ УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121

ВЫСОКАЯ ИЗНОСОУСТОЙЧИВОСТЬ – особенный инновационный полимер призмы по износу превосходит преобразователи с призмой из оргстекла и эпоксидных компаундов до 8-10 раз
ЭКОНОМИЯ - выбирая преобразователи SENDAST, вы экономите деньги на покупку преобразователей минимум в 2 раза
ВЫСОКАЯ ТЕРМОСТОЙКОСТЬ – Преобразователи пригодны для контакта с объектами контроля, нагретыми до 200 °С (кратковременное использование)
ВЫСОКАЯ ЧУВСТВИТЕЛЬНОСТЬ - Соотношение сигнал/шум в зоне контроля не менее 20 Дб
ШИРОКОПОЛОСНОСТЬ СВЫШЕ 100% - В преобразователях применяется оригинальная технология «DeepDamp» для получения широкополосных сигналов предельно малой длительности
БЕСКОРПУСНОЕ ИЗГОТОВЛЕНИЕ - отсутствие трения элементов корпуса преобразователя о металл, исключает влипание преобразователя и обеспечивает равномерное скольжение по объекту контроля
ОРИГИНАЛЬНЫЙ ДИЗАЙН - обтекаемая, сглаженная форма преобразователя и обрезиненные, нескользящие боковые накладки создают комфортное нехолодное и не режущее тактильное ощущение при работе, способствуют снижению напряжения пальцев руки
ПОЛНАЯ ЭЛЕКТРОМАГНИТНАЯ ПОМЕХОЗАЩИЩЕННОСТЬ – экранирование со всех сторон, включая рабочую поверхность - оригинальная технология «СКИН»
СОВМЕСТИМОСТЬ - отсутствие внутренних цепей коррекции (внутренней индуктивности) позволяет работать с большинством российских (А1212 MASTER, A1214EXPERT,УСД-50, УСД-60, УД2В-П46, A1211MINI, A1550 IntroVisor, УД-2-70 и др.) и зарубежных дефектоскопов (USM GO, EPOCH, и др.)
ГЕОМЕТРИЧЕСКОЕ ПОДАВЛЕНИЕ ШУМОВ - оригинальная технология «Ultra SAS» для подавления собственных внутрипризматических шумов
ДОЛГОВЕЧНЫЙ ШИЛЬДИК - информация наносится по технологии Металлографика®. Маркировка преобразователя внедряется в металлический каркас преобразователяна глубину 18-22 мкм и не стирается со временем при воздействии с контактными жидкстями

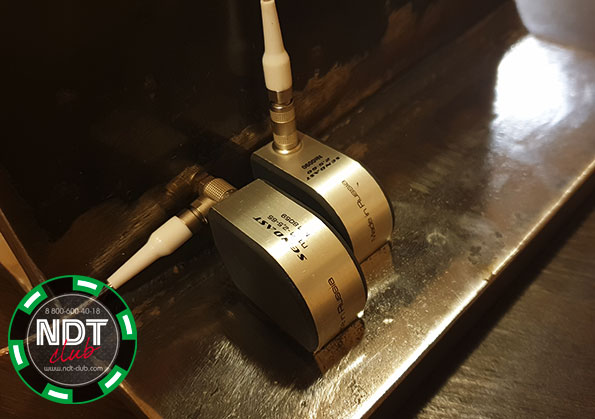

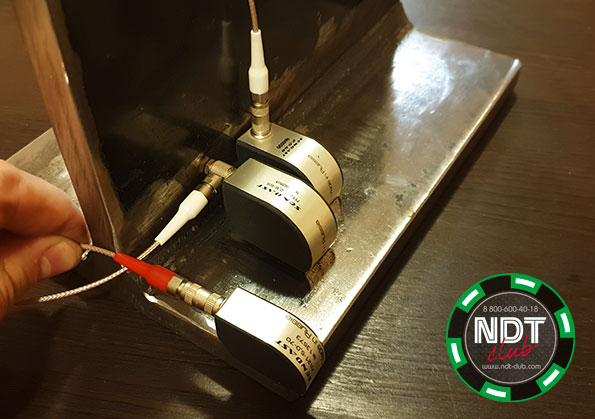

ГОРИЗОНТАЛЬНОЕ И ВЕРТИКАЛЬНОЕ РАСПОЛОЖЕНИЕ РАЗЪЁМА - для работы в скованных, ограниченных конструктивными элементами пространствах

НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121 ДЛЯ ДЕФЕКТОСКОПОВ РОССИЙСКИХ ПРОИЗВОДИТЕЛЕЙ

ПРЕОБРАЗОВАТЕЛИ С ПОПЕРЕЧНОЙ РАБОЧЕЙ ВОЛНОЙ
Наименование	Частота, МГц	Угол ввода	Пьезоэлемент, мм	Стрела, мм	Протектор, мм	Цена руб. с НДС
П121-1,8-40 SENDAST	1,8	40°	Ø18	13,0	37×20	21 500
П121-1,8-45 SENDAST	1,8	45°	Ø18	13,5	37×20	21 500
П121-1,8-50 SENDAST	1,8	50°	Ø18	13,5	37×20	21 500
П121-1,8-60 SENDAST	1,8	60°	Ø18	14,0	37×20	21 500
П121-1,8-65 SENDAST	1,8	65°	Ø18	14,5	37×20	21 500
П121-1,8-70 SENDAST	1,8	70°	Ø18	15,0	37×20	21 500
П121-2,5-40 SENDAST	2,5	40°	Ø12	10,0	27×15	15 500
П121-2,5-45 SENDAST	2,5	45°	Ø12	9,5	27×15	15 500
П121-2,5-50 SENDAST	2,5	50°	Ø12	9,5	27×15	15 500
П121-2,5-55 SENDAST	2,5	55°	Ø12	9,5	27×15	15 500
П121-2,5-60 SENDAST	2,5	60°	Ø12	10,0	27×15	15 500
П121-2,5-65 SENDAST	2,5	65°	Ø12	10,0	27×15	15 500
П121-2,5-70 SENDAST	2,5	70°	Ø12	11,0	27×15	15 500
П121-2,5-75 SENDAST	2,5	75°	Ø12	12,0	27×15	15 500
П121-5,0-40 SENDAST	5,0	40°	Ø6	6,5	22×11	15 500
П121-5,0-45 SENDAST	5,0	45°	Ø6	6,5	22×11	15 500
П121-5,0-50 SENDAST	5,0	50°	Ø6	7,0	22×11	15 500
П121-5,0-55 SENDAST	5,0	55°	Ø6	7,0	22×11	15 500
П121-5,0-60 SENDAST	5,0	60°	Ø6	6,0	22×11	15 500
П121-5,0-65 SENDAST	5,0	65°	Ø6	6,5	22×11	15 500
П121-5,0-70 SENDAST	5,0	70°	Ø6	7,0	22×11	15 500
П121-5,0-72 SENDAST	5,0	72°	Ø6	7,5	22×11	15 500
П121-5,0-75 SENDAST	5,0	75°	Ø6	7,5	22×11	15 500
П121-10,0-70 SENDAST	10,0	70°	Ø6	6,0	22×11	17 500
П121-10,0-75 SENDAST	10,0	75°	Ø6	6,0	22×11	17 500
ПРЕОБРАЗОВАТЕЛИ С ГОЛОВНОЙ РАБОЧЕЙ ВОЛНОЙ (в прямоугольном металлическом корпусе)
П121-5,0-90-ВГ-12 SENDAST	5,0	90°	Ø12	13,0	26×16	20 000
ПРЕОБРАЗОВАТЕЛИ С ПОВЕРХНОСТНОЙ РЭЛЕЕВСКОЙ РАБОЧЕЙ ВОЛНОЙ (в прямоугольном металлическом корпусе)
П121-2,0-90-10 SENDAST	2,0	90°	Ø10	12,0	26×16	20 000
П121-5,0-90-10 SENDAST	5,0	90°	Ø10	12,0	26×16	20 000
П121-8,0-90-10 SENDAST	8,0	90°	Ø10	12,0	26×16	20 000
ПРИТЕРТЫЙ ПЭП SENDAST						+1 500
В ТАБЛИЦЕ УКАЗАНЫ НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ

Габаритные размеры преобразователей Д×Ш×В
SENDAST П121-1,8-ХХ	SENDAST П121-2,5-ХХ	SENDAST П121-5,0-ХХ	SENDAST П121-10,0-ХХ	SENDAST П121-ХХ-90
52×27×35 мм	38×18×25 мм	32×13×21 мм	29×11×19 мм	28×18×25 мм

НОМЕНКЛАТУРА УЛЬТРАЗВУКОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ SENDAST П121 ДЛЯ ДЕФЕКТОСКОПОВ ЗАРУБЕЖНЫХ ПРОИЗВОДИТЕЛЕЙ

Наименование	Частота, МГц	Угол ввода	Пьезоэлемент	Стрела	Протектор	Цена руб.
П121-2,0-45-8х9 SENDAST- аналог MWB 45-2 MWK 45-2	2 МГц	45°	9х8 мм	10 мм	27×15 мм	по запросу
П121-2,0-60-8х9 SENDAST- аналог MWB 60-2 MWK 60-2	2 МГц	60°	9х8 мм	10 мм	27×15 мм	по запросу
П121-2,0-70-8х9 SENDAST- аналог MWB 70-2 MWK 70-2	2 МГц	70°	9х8 мм	11 мм	27×15 мм	по запросу
П121-2,0-45-14х14 SENDAST- аналог SWB 45-2 SWK 45-2	2 МГц	45°	14х14 мм	11 мм	32×20 мм	по запросу
П121-2,0-60-14х14 SENDAST- аналог SWB 60-2 SWK 60-2	2 МГц	60°	14х14 мм	12 мм	32×20 мм	по запросу
П121-2,0-70-14х14 SENDAST- аналог SWB 70-2 SWK 70-2	2 МГц	70°	14х14 мм	13 мм	32×20 мм	по запросу
П121-2,0-45-18х18 SENDAST- аналог WB 45-2 WK 45-2	2 МГц	45°	18х18 мм	13 мм	37×24 мм	по запросу
П121-2,0-60-18х18 SENDAST WB 60-2 WK 60-2	2 МГц	60°	18х18 мм	16 мм	37×24 мм	по запросу
П121-2,0-70-18х18 SENDAST- аналог WB 70-2 WK 70-2	2 МГц	70°	18х18 мм	17 мм	37×24 мм	по запросу
П121-4,0-45-8х9 SENDAST- аналог MWB 45-4 MWK 45-4	4 МГц	45°	9х8 мм	10 мм	27×15 мм	по запросу
П121-4,0-60-8х9 SENDAST- аналог MWB 60-4 MWK 60-4	4	60°	9х8 мм	10 мм	27×15	по запросу
П121-4,0-70-8х9 SENDAST- аналог MWB 70-4 MWK 70-4	4	70°	9х8 мм	11 мм	27×15	по запросу
ПРИТЕРТЫЙ ПЭП SENDAST						+1 500
В ТАБЛИЦЕ УКАЗАНЫ НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ
