УСД-60ФР ультразвуковой дефектоскоп на фазированных решетках

1 320 000

с НДС

ЦЕНА И СРОКИ ПОСТАВКИ АКТУАЛЬНЫ НА 02.02.2024

КУПИТЬ

БОЛЬШЕ ВИДЕО В ГАЛЕРЕЕ

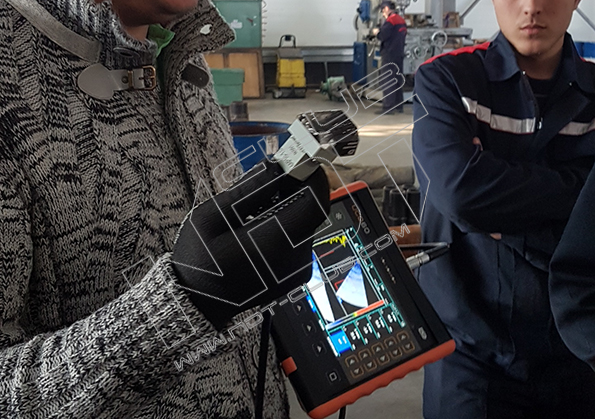

УСД-60 ФР ультразвуковой дефектоскоп с фазированной решеткой

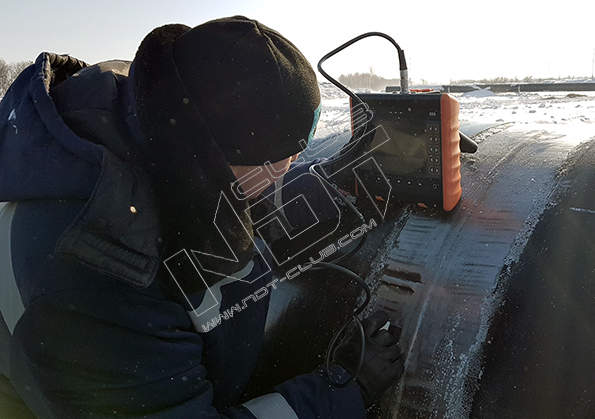

Дефектоскоп-томограф позволяет оперативно проводить контроль с построением В-скана (работа с фазированной решеткой), а так же использовать классические преобразователи. Дополнительно может быть поставлен сканер с датчиком пути для записи результатов контроля со всего сварного соединения (построение координатной развертки)

УСД-60ФР впервые совместил классические преобразователи ФАР с математической обработкой сигналов по методу SAFT, в результате удалось при использовании стандартных 16-ти элементных ФАР, получить разрешающую способность и качество картинки, ранее доступные только на дорогих 32-х канальных ФАР.

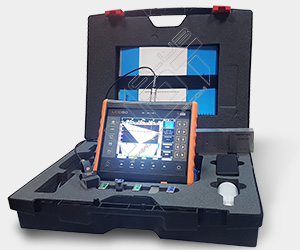

УСД-60ФР УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП БАЗОВЫЙ КОМПЛЕКТ

Электронный блок УСД-60ФР со встроенным Li-ion аккумулятором

Предустановленное ПО - "Классический УЗ дефектоскоп"

Предустановленное ПО - "УЗ дефектоскоп с ФАР"

Фазированная антенная решетка 16-ти элементная: 2.0, 2.5, 3.5, 4.0, 5.0 МГц (на выбор)

Призма для ФАР наклонная

Призма для ФАР прямая

Преобразователь ультразвуковой П111-2,5-К12

Преобразователь ультразвуковой П112-5,0-12/2

Преобразователь ультразвуковой П121-2,5-65

Преобразователь ультразвуковой П121-5,0-70

Контрольный образец КО-ФР-Ø3

Кабель Lemo00-Lemo00 1,5 м

Блок питания сетевой 15В / 220В

Кабель USB для связи с ПК

Программное обеспечение на CD-диске

Защитный чехол с блендой и креплением на корпусе оператора

Кейс для переноски

Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)

Ультразвуковые фазированные решетки производства КРОПУС представлены несколькими моделями для решения различных задач контроля, а так же призмами к ним.

Основные обозначения параметров решетки:

НОМЕНКЛАТУРА ФАЗИРОВАННЫХ АНТЕННЫХ РЕШЕТОК (ФАР) KROPUS

НАИМЕНОВАНИЕ	КРАТКОЕ ОПИСАНИЕ И НАЗНАЧЕНИЕ	ПРИЗМЫ
Ультразвуковая линейная ФАР 5L16-1x10-B10	16 элементов/ F=5 МГц / p=1,0 мм / g=0,2 мм/ w=10 мм / e=0,8 мм / А=15,8 мм /(ДХШхВ) 33,5х21х40 мм контроль сварных соединений толщиной 4-60 мм	Работает с прямыми и наклонными призмами SB10
Ультразвуковая линейная ФАР 5L16-0,5x10-А10 с интегрированным кабелем	16 элементов/ F=5 МГц / p=0,5 мм / g=0,1 мм/ w=10 мм / e=0,4 мм / А=7,9 мм /(ДХШхВ) 23х16х20 мм контроль сварных соединений малой толщины	Работает с прямыми и наклонными призмами SA10
Ультразвуковая линейная ФАР 2,5L16-1x14-B10 с интегрированным кабелем	16 элементов/ F=2,5 МГц / p=1,0 мм / g=0,2 мм/ w=14 мм / e=0,8 мм / А=15,8 мм /(ДХШхВ) 33,5х21х40 мм контроль сварных соединений толщиной 8-80 мм	Работает с прямыми и наклонными призмами SB10
Ультразвуковая линейная ФАР 4L16-1x10-B10 с интегрированным кабелем	16 элементов/ F=4 МГц / p=1,0 мм / g=0,2 мм/ w=10 мм / e=0,8 мм / А=15,8 мм /(ДХШхВ) 33,5х21х40 мм контроль сварных соединений толщиной 4-60 мм	Работает с прямыми и наклонными призмами SB10
Ультразвуковая линейная ФАР 2L16-1.4x20-B17 с интегрированным кабелем	16 элементов/ F=2 МГц / p=1,6 мм / g=0,2 мм/ w=16 мм / e=1,4 мм / А=28,6 мм /(ДХШхВ) 41х30х25 мм контроль сварных соединений толщиной 6-80 мм	Работает с прямыми и наклонными призмами SB17
Ультразвуковая линейная ФАР 3,5L16-1.6x16-D54 с интегрированным кабелем	16 элементов/ F=3,5 МГц / p=1,4 мм / g=0,2 мм/ w=20 мм / e=1,2 мм / А=22,2 мм /(ДХШхВ) 35х36х26 мм контроль сварных соединений толщиной 6-80 мм	Работает с прямыми и наклонными призмами SD54
Ультразвуковая линейная прямая ФАР 2,5L16-16x16-А24-Р с интегрированным кабелем	16 элементов/ F=2,5 МГц / p=1,0 мм / g=0,2 мм/ w=16 мм / e=0,8 мм / А=15,8 мм /(ШхВ) 44х57 мм, контактная площадка Ø30 мм контроль основного металла 10-200 мм	Работает без призмы. При контакте с поверхностью используется сменный полиуретановый протектор PL30-1 (10 шт. в комплекте с решеткой)

ОСОБЕННОСТИ УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА УСД-60ФР:

Контроль с применением различных фазированных решеток, как собственного, так и стороннего производства
Работа в режиме высокочастотного ультразвукового дефектоскопа с классическими преобразователями

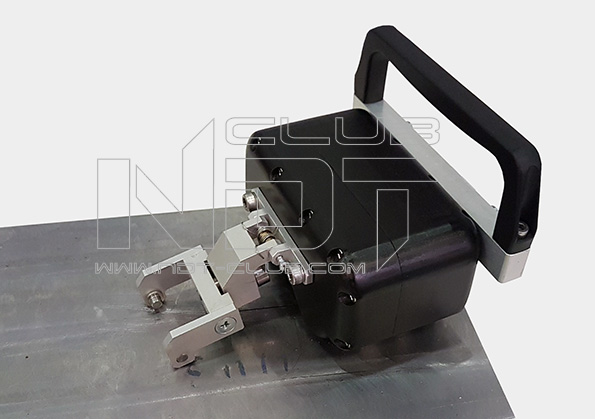

Запись результатов контроля в виде массива данных и последующего хранения и обработки, построение В, С скана - с помощью СКАНЕРА-ЭНКОДЕРА PASCAN 96 000 руб.
Возможность подключения и работы с TOFD-сканером
Практичный, прорезиненный, удобный корпус дефектоскопа с подвижной, фиксируемой в различных положениях ручкой
Малый вес прибора – 1,4 кг.
Съемный аккумулятор обеспечивает работу не менее 10 часов с одной подзарядки
Аккумулятор можно заряжать от внешнего зарядного устройства, отдельно от дефектоскопа (зарядное устройство в базовый комплект не входит и поставляется по заказу – 18 000 руб.)
Яркий, легко-читаемый на солнечном свете дисплей
Функционально-доступное, понятное пользовательское меню
Российское производство
3 года гарантии на электронный блок прибора
Сертификат «на прохождение курса специальной подготовки по ультразвуковому контролю в сертификационном центре»

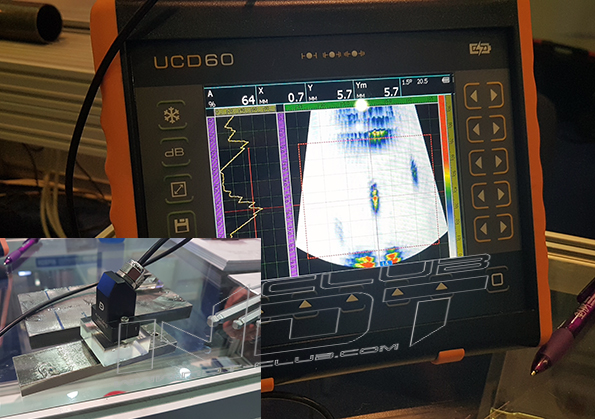

ВИДЫ ПРЕДСТАВЛЕНИЯ ЭКРАНА И ВСТРОЕННЫЕ ФУНКЦИИ УСД-60ФР УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА НА ФАЗИРОВАННЫХ РЕШЕТКАХ

ВСТРОЕННЫЙ СПИСОК ПРЕОБРАЗОВАТЕЛЕЙ

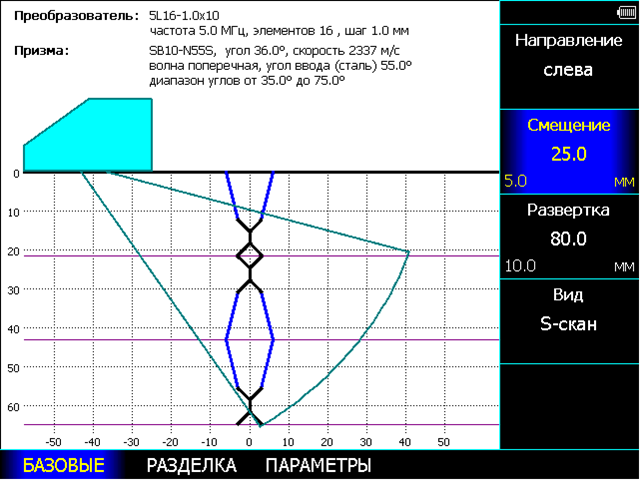

КОНСТРУКТОР СВАРНОГО ШВА

S, В-СКАН С ПОСТРОЕНИЕМ ХОДА ЛУЧЕЙ

S - СКАН

S, А СКАН НА ОДНОМ ЭКРАНЕ

S,А,B СКАН НА ОДНОМ ЭКРАНЕ

L-СКАН (ЛИНЕЙНОЕ СКАНИРОВАНИЕ)

РЕЖИМ ЛУПА

УГЛОВАЯ РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ

ЗАПИСЬ ШВА С ДАТЧИКОМ ПУТИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСД-60ФР УЛЬТРАЗВУКОВОГО ДЕФЕКТОСКОПА НА ФАЗИРОВАННЫХ РЕШЕТКАХ

Тип используемых ФАР	любые классические 16-ти канальные ФАР
Алгоритм обработки сигнала ФАР	Цифровая фокусировка сигнала по методу С-SAFT / TFM
Настройка параметров ФР преобразователя	Автоматическая из энергонезависимой памяти прибора
Регулировка рабочей апертуры	4, 8 и 16 активных элементов
Регулировка шага сканирования по углу	от 0,3 до 2°
Выравнивание чувствительности по углам при сканировании в режиме ФАР	2D коррекция (10 линий по глубине, 20 точек коррекции по углу каждая)
Выравнивание чувствительности по глубине в режиме ФАР	ВРЧ, до 10дБ/мкс, с точностью 0.01дБ/мкс
Задержка в призме	0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Автоматическая калибровка задержки в призме	по СО-3, V-2, образцу с отражателем, калибровка TOFD преобразователей
Развертка	мин.: 0 - 2 мкс (0 - 5,9 мм) макс.: 0 - 1000 мкс (0-5950 мм, сталь)) с шагом 0.01, 0.1, 1, 10, 100
Задержка	от -4 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь)	до 3000 мм (эхо-режим), 6000 мм (теневой режим)
Режим сканирования ФАР	S-скан (секторное сканирование), L-скан (линейное сканирование с постоянным углом)
Диапазон скоростей	100 - 10 000 м/с
Зондирующий импульс	радиоимпульс амплитудой 50 В, с регулируемым числом периодов (0,5-5) и изменяемой частотой радиоимпульса
Частота повторений ЗИ	от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц в классическом режиме. В режиме ФАР устанавливается автоматически в зависимости от заданных параметров
Автоматическая калибровка диапазона контроля при заданной толщине шва	есть
Автоматическая калибровка скорости УЗК	есть
Конструктор геометрии сварного соединения Использование сканеров	Встроенный помощник, отображение разделки шва на изображении скана Любые 2-х координатные сканеры с оптическими энкодерами, запись сканов в память прибора, анализ сканов как в приборе, так и в специальном ПО анализа
Использование TOFD	Одноканальный TOFD с записью по датчику пути или по времени
B-скан	В-скан по датчику оборотов в режиме одноканального дефектоскопа, Отображение реальной геометрии сварного шва (True-to-geometry imaging) в режиме ФАР
Усилитель	широкополосный: 0.1-20 МГц, с возможностью выбора узкополосных фильтров
Детектирование	положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам, введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 20 точкам, регулируемая по высоте
Функция АРД	построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Отсечка	компенсированная, 0 - 80% высоты экрана
Демпфирование	25 ом / 50 ом/ 1000 Ом
Входной импенданс	50 ом / 600 ом
Диапазон регулировки усиления	100 дБ, с шагом 0.5, 1, 2, 6 и 10 дБ
Цифровая фильтрация сигнала	есть
Аналоговая фильтрация сигнала	есть
Дополнительная клавиша +dB	программируемая
Отображение сигналов на экране (визуализация)	А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD
Зоны контроля	В режиме ФАР: прямоугольная зона для выделения участка сигнала на S-скане с точностью установки границ до 0.1мм В классическом режиме: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. 2 независимые зоны во временной области
Режимы работы АСД	дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Алгоритм поиска дефекта в зоне контроля в режиме ФАР	Авто по максимуму амплитуды сигнала в зоне, авто по максимуму амплитуды сигнала на выбранном луче, вручную
Вычисление координат отражателей на S-скане	Автоматическое во всем диапазоне S-scana, с использованием математической модели призмы в памяти дефектоскопа, точность определения координат до 0.1 мм
Определение линейных размеров между отражателями по S-скану	по двум маркерам, устанавливаемым вручную или автоматически
Одновременное отображение сигналов на экране в режиме ФР в ручном режиме	S-скан А-скан + S-скан, А-скан + B-скан S-скан + B-скан, А-скан + S-скан + B-скан
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая
Измерение амплитуды	в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, по АРК (DAC)
Оценка размеров дефектов в режиме классического дефектоскопа	встроенные АРД диаграммы
Сравнение с сохраненным эталонным сигналом	Автоматическое во всем диапазоне усиления
Поддержка стандарта контроля сварных швов AWS D1.1	Да, с автоматическим расчетом D1.1 Ratio
Обработка изображения на экране после «заморозки» экрана	Полнофункциональная обработка и анализ
Дисплей	Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
Смена цветовых схем экрана под особенности зрения и условий освещенности	есть
Память	200 настроек с А-сигналом 1000 протоколов контроля и результатов сканирования
Язык меню	русский, английский
Интерфейс	USB
Возможности самодиагностики	Полная диагностика всех элементов преобразователя, построение диаграмм разброса чувствительности, диагностика работы коммутатора
Обновление встроенного ПО	Самостоятельно пользователем по USB
Разъемы преобразователей	2 Х Lemo00,1 Х Lemo 16
Аккумулятор	Li-ion 10.8В, 5000 mА/ч
Время работы	не менее 10 часов работы от встроенного аккумулятора
Внешнее питание	блок питания 220В AC
Напряжение питания	15В / 2,5А DC
Диапазон рабочих температур	от -30 C до +55 C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,4 кг с аккумуляторами
