Принцип действия структуроскопа основан на измерении величины термо-ЭДС токопроводящего материала и последующим сравнением полученного результата с эталонными или табличными значениями.

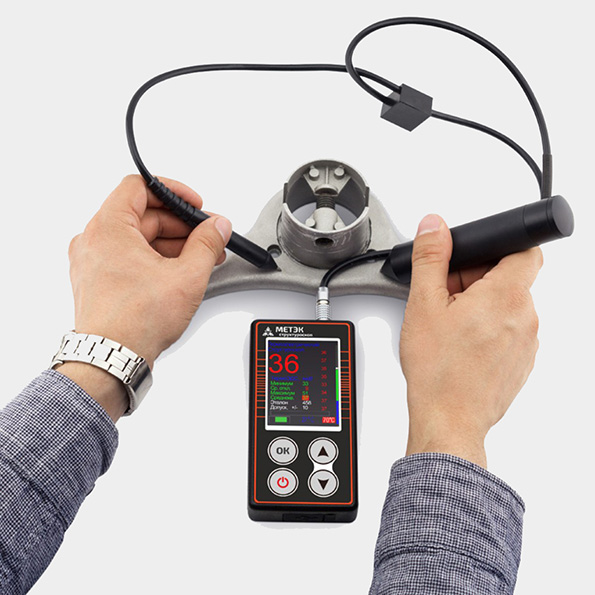

Принцип работы основан на определении величины термоэлектрической движущей силы (Термо-ЭДС) измеряемой в микровольтах. В цепи, состоящей из двух разнородных проводников, возникает разность потенциалов, если контакты этих проводников поддерживаются при различных температурах – эффект Зеебека. Таким образом, термо-ЭДС возникает при контакте нагретого до определенной температуры измерительного (горячего) электрода и поверхности контролируемой детали, контактирующей с холодным электродом. При этом температура горячего электрода поддерживается автоматически относительно температуры окружающей среды (необходимая разница температур 50°C). Например, при температуре окружающей среды 25°C горячий электрод будет нагрет до 75°C.
Термоэлектрический потенциал имеет высокую чувствительность к малейшим изменениям в электронном энергетическом спектре. Добавление даже десятых долей % примеси может привести к изменению термо-ЭДС на сотни процентов. Различные дефекты вносят разный вклад в термо-ЭДС не только по величине, но и по знаку, а это создает возможность использования термоэлектрической движущей силы в качестве параметра, характеризующего концентрацию примесей, упругие напряжения и фазовые превращения. Поэтому термоэлектрический метод находит все более широкое применение в решении задач неразрушающего контроля, в частности, он используется при контроле химического состава, для сортировки сплавов по маркам, определения процентного содержания компонента в сплаве, структуры материала, режимов термообработки.

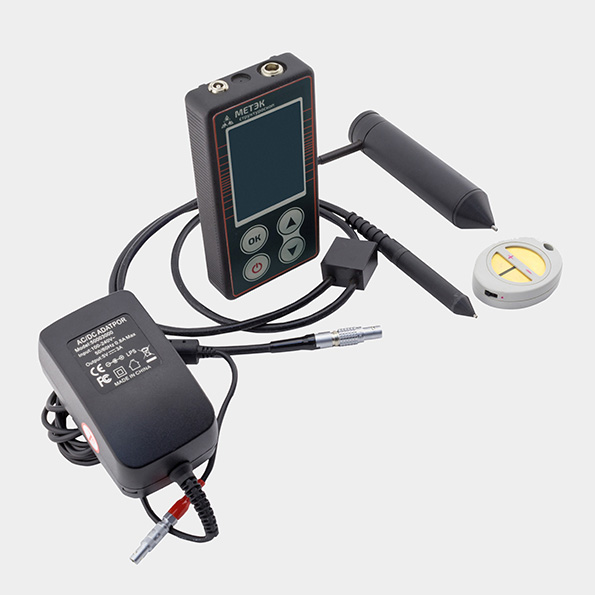

Конструктивно прибор состоит из электронного блока с корпусом из алюминия и измерительного преобразователя с горячим и холодным электродами, которые подключаются к электронному блоку кабелем с само защёлкивающимся разъёмом.

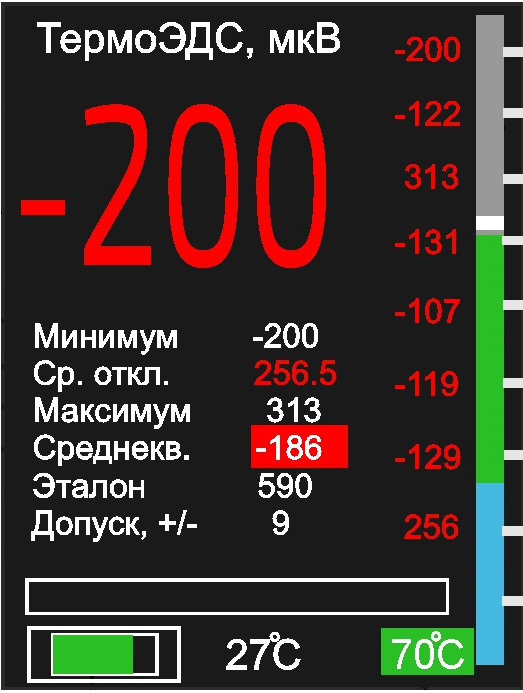

МЕТЭК в результате измерений выводит на дисплей измеренное значение величины термо-ЭДС. Дополнительно на дисплей выводится минимальное, максимальное и среднеквадратичное значение за серию измерений, среднеквадратичное отклонение измеренных значений за серию измерений, значение эталона и допуска для сигнализации отклонения. Так же на дисплее отображается состояние встроенного аккумулятора и температура горячего и холодного электрода.

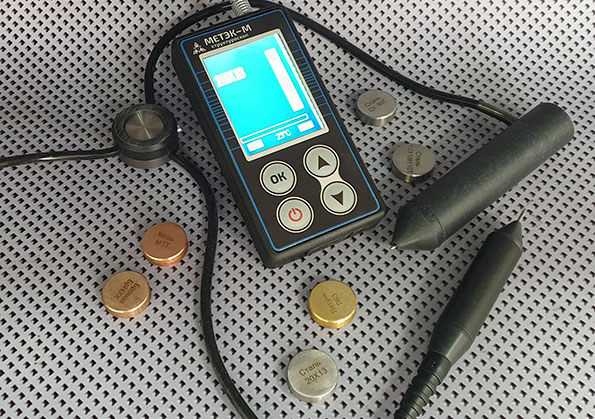

МЕТЭК-М имеет модернизированное ПО и позволяет вместо значения термо-ЭДС выводить на дисплей марки металла или сплава соответствующие измеренному значению термо-ЭДС (в приборе уже есть некоторые записанные предустановленные марки) Так же пользователь имеет возможность добавлять марки металлов и сплавов в прибор.
МЕТЭК термоэлектрический структуроскоп |
|
145 100 руб. + 6 500 руб. калибровка |
|
Электронный блок МЕТЭК |
|
Датчик с горячим и холодным электродами |
|
Сетевой блок питания |
|
Контрольный образец напряжения |
|
Кейс (сумка) для транспортировки |
|
Паспорт (руководство по эксплуатации) |
|
Сертификат о калибровке (опционально, оплачивается дополнительно) |
РЕШАЕМЫЕ ЗАДАЧИ:
• Экспресс сортировка сталей и сплавов по маркам путем построения корреляционной зависимости между контролируемым и измеряемым параметрами
• Оценка толщины металлических покрытий по изменению термо-ЭДС в зависимости от толщины наносимого покрытия, путем сравнения с эталонами
• Привязка характеристик материалов, таких как термообработка и химический состав к величине термо-ЭДС путем сравнения с эталонами
• Определение мест структурной неоднородности
• Автоматическое определение каждого нового измерения
• Стабильная повторяемость результатов
• Информативный LCD-дисплей 2,8 “ (отображение текущего, среднего и последних 8 измерений)
• Контроль температуры горячего электрода и образца
• Звуковая и цветовая сигнализация отклонения от заданного уровня
• Минимальная тепловая нагрузка на руки оператора
• Контроль деталей без ограничения по размерам
• Вольфрамовый износостойкий и коррозионностойкий горячий электрод
• Экспресс-контроль деталей любых размеров без извлечения из изделия
• Создание и редактирование пользовательских шкал с последующей индикацией в виде марки сплава
• Питание прибора от встроенного АКБ или от сети
|
Напряжение питания от сети переменного тока |
220 В,50 Гц |
|
Потребляемая мощность, не более |
7,5 Вт |
|
Готовность к работе, не более |
2 мин |
|
Время анализа одного образца, не более |
6 сек |
|
Локальность контролируемого участка |
0,5 мм |
|
Температура горячего электрода, не менее |
40 град |
|
Температура горячего электрода, не более |
90 град |
|
Время непрерывной работы от аккумулятора, не менее |
2 ч |
|
Габаритные размеры |
130 х 66 х 24 мм |
|
Масса электронного блока |
0,25 кг |
